故障1：電源電壓不正常

排查方法：

1、 電源未接通。

2、 保險芯未接或熔斷。

3、 開關電源故障。

4、 印制板故障、短路。

故障2：燈箱有正常指令，但系統不執行后續動作

排查方法：

1、 系統電源是否打開。

2、 使用IOTEST測試光電信號是否正常。

故障3：工位Monitor程序與總控斷開，連接不上

排查方法：

1、 通過操作系統網絡(luò )設置查看工位與系統是否連接。

2、 Ping計算機IP地址，查看工位與系統連接狀況。

3、 通過“netstat”命令查看網絡(luò )狀態。

4、 如發現設置正確但網絡(luò )依舊斷開，則需仔細檢查網線連接狀況。

故障4：IOTEST測試程序無反應

排查方法：

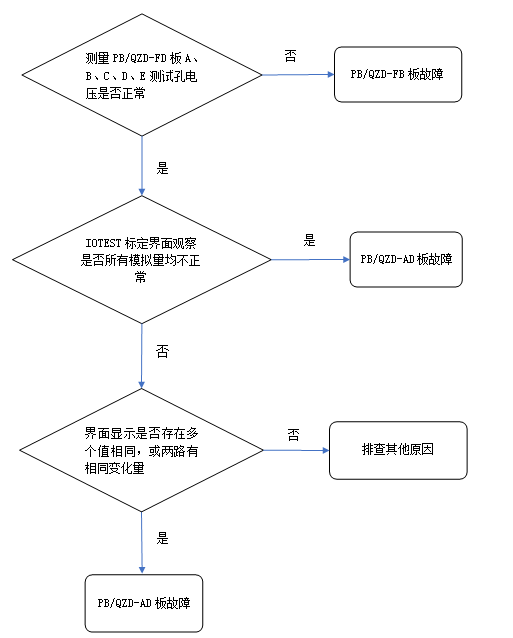

故障5：模擬輸入值不正確

排查方法：

1、 檢查傳感器，用萬用表歐姆檔測量傳感器四根信號線阻值，電源一組阻值大約350歐，信號一組阻值大約350歐。

2、 檢查屏蔽線是否接好。

3、 印制板排查

故障6：數字輸入不正常

排查方法：

1、 光電開關故障。

2、 光電開關連線是否正常。

3、 QZD-IO板故障，特別是所有工位數字信號都不正常的情況。

4、 如僅有一兩個工位數字信號異常，則對應工位的CAN-CARD板有問題。

故障7：數字輸出不正常

排查方法：

1、 IOTEST輸出起始地址不正確，或未勾選有效位。

2、 如所有工位數字輸出信號均不正確，則QZD-IO板或QZD-DB板故障。

3、 如僅有一兩個工位異常，則相應工位CAN-CARD板存在問題。

4、 如果QZD-IO板工作時指示燈正常亮起，而主機沒有動作，則大概率QZD-DB板或接線存在問題。
